SDJ серия ACIM контролер (3KW)
SDJ серия мотор контролер (3KW) описание на продукта
AC контролерът от серията SDJ е драйвер, разработен за AC електрически превозни средства с ниско напрежение.Като задвижващо оборудване с висока надеждност и голям въртящ момент асинхронен двигател, проектиран с метод на векторно управление на четири квадранта, той може да контролира прецизно скоростта и въртящия момент на двигателя.Той се използва широко в чисто електрически пътнически автомобили, нискоскоростни пътнически автомобили от клас A00, електрически превозни средства за разглеждане на забележителности, електрически превозни средства за метане, електрически логистични превозни средства и др.
Контролерът за променлив ток от серията SDJ приема цифрово управление на задвижването с DSP като ядро и нивото на защита достига IP67.Контролерът използва асинхронен двигател с висока надеждност и висок въртящ момент като задвижващо устройство, което има характеристиките на малък размер, леко тегло, висока надеждност и бърза реакция.С функция за енергийна обратна връзка за увеличаване на крейсерския пробег;и множество конструкции за защита като ограничен ток, свръхток, прегряване, блокиран ротор, късо съединение и др.
Характеристика
●Контролерът използва немския DSP, международно масово цифрово устройство като основен контролен чип, което помага за изграждането на добра платформа за алгоритъм за управление на двигателя.
●Чрез използването на MOSFET тръба с висока мощност за захранващо устройство, той може да реализира ефективно преобразуване на енергия.
●Множество защита за безопасност за CAN интерфейс и управление на сертификати за безопасност на литиева батерия BMS.
●Поддържа защита от късо съединение (фаза – земя, фаза – фаза, фаза – източник), защита от претоварване, прегряване, защита от пренапрежение.
●Надеждна и гъвкава регенеративна спирачна технология може да подобри пробега на шофиране, за да отговори на нуждите на клиента, дори при ниска скорост на шофиране.
●Използване на технология за микро движение и технология за бавно спускане и задържане по хълм за стръмен наклон, по-мощна способност за катерене, стабилно задържане по хълм, по-силно стартиране.
●Приемете отличен алгоритъм за оптимизация и честота от 0 до 300 HZ, за да намалите амплитудата на шума и вибрациите.
●Перфектна функция за защита от неизправности, зумерът напомня за всички видове неизправности, това е удобна поддръжка.
●Приема CAN-bus технология за намаляване на свързаните кабели, параметърът може да се регулира и е програмируем онлайн.
●Приема съвместим дизайн, за да направи обема по-малък и теглото по-леко.Функция за самообучение, опростете стъпките за инсталиране и отстраняване на грешки.
За автомобилни компании: лесно товарене, безпроблемно следпродажбено обслужване
●Силна адаптивност и функция за самообучение
●Известни фабрични устройства, надеждно качество
●Алармена функция за самооткриване на повреда
За потребителите: силно преживяване, снизходителен галоп
●Задвижването е плавно, стартът е силен, а ускорението е силно
●Голям въртящ момент, силна способност за катерене, противоплъзгане по наклон
●Енергийна обратна връзка, увеличаване на обхвата на плаване, увеличаване на живота на батерията
Продукт: професионален дизайн, внимание
●Стабилна производителност
●Перфектен дизайн за безопасност и защита
Спецификация
| Модел контролер | SDJ-7.5KW | |||
| Електрически | Вход (DC/V) | 72V | 96V | 144 V |
| Максимален изходен ток (AC/A) | 400А | 320А | 250А | |
| Номинален изходен ток (AC/A) | 115А | 78А | 52А | |
| Максимална мощност (KW) | 30 | 30 | 30 | |
| Максимална изходна честота (Hz) | 300 | 300 | 300 | |
| Температурен диапазон на работната среда (℃) | -30°C--+55°C | |||
| Температурен диапазон на околната среда за съхранение (℃) | -40°C---+70°C | |||
| IP клас | IP67 | |||
| Изолирано изпълнение | 72V/96V Вход и изход към корпуса DC1000V, изтичащ ток 0,05mA, изолирано съпротивление 20MΩ | |||
| 144V вход и изход към корпуса DC2100V, изтичащ ток 2.1mA, изолирано съпротивление 1MΩ | ||||
| Ефективност на контролера | 0,98 | |||
| Метод на охлаждане | Естествено охлаждане/въздушно охлаждане | |||
| Метод на контрол | Векторно управление | |||
| Тип двигател | Асинхронен двигател | |||
| Вибрационен стандарт | GB/T2423 | |||
| Метод на комуникация | МОГА | |||
| Тегло (кг) | 4 кг | |||

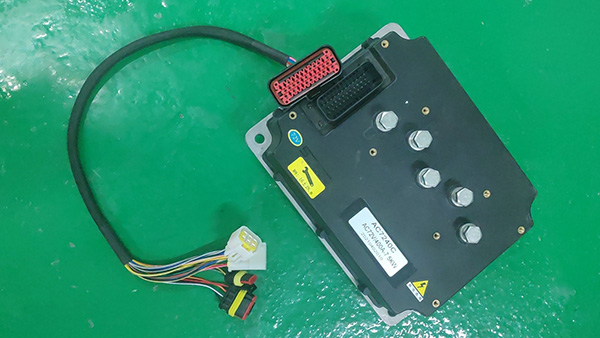

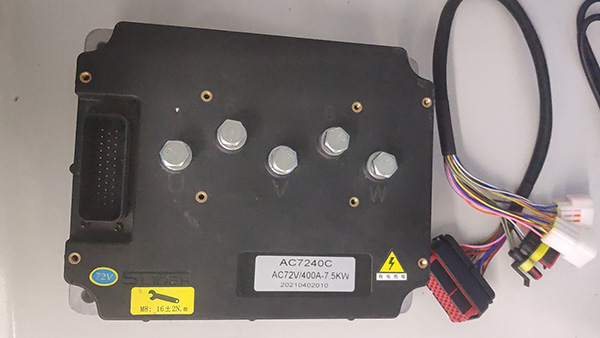

Снимка на продукта

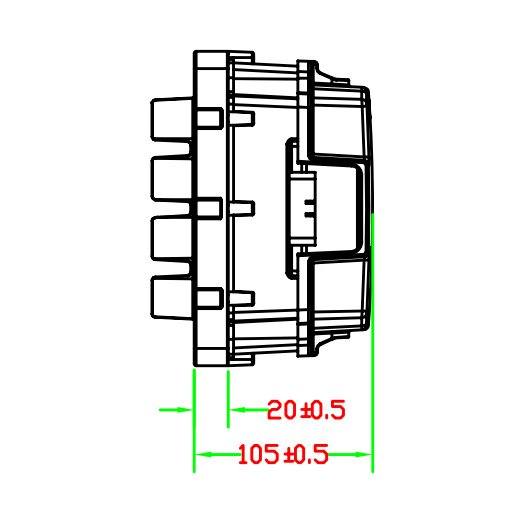

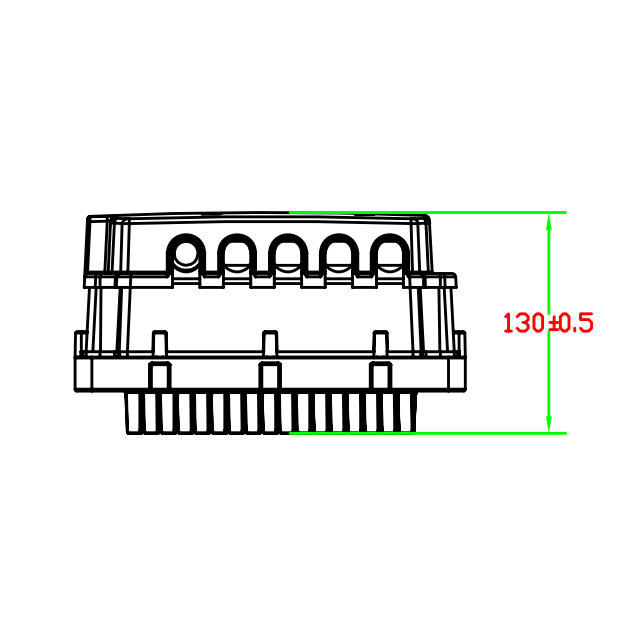

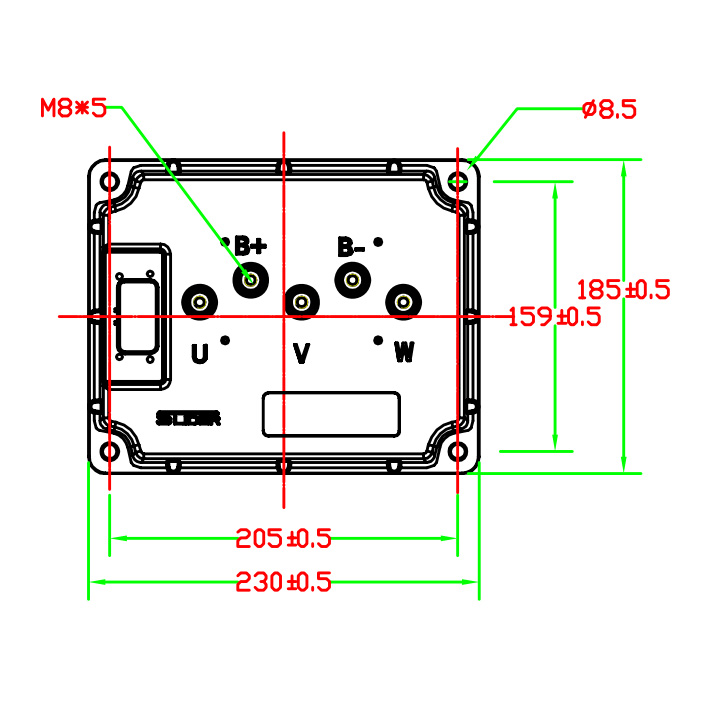

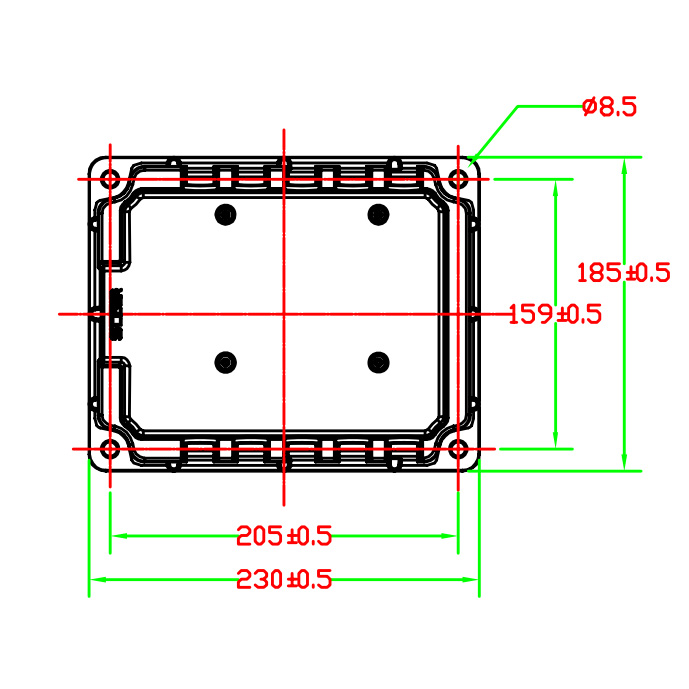

Чертежи с размери
